mRNA-LNP制剂的稳定性瓶颈并非单一的“mRNA易降解”问题，而是mRNA内源性化学脆弱性、LNP脂质组分化学降解、纳米颗粒物理失稳以及制造/储存微环境共同耦合的系统性问题。本篇作为系列开篇，将从mRNA的2′-OH在线水解、脂质酯键降解、脂质氧化与mRNA-脂质加合物形成，以及PEG-脂质脱落与颗粒内部结构重排四个维度，系统拆解mRNA-LNP失活的底层机制。

核心观点

mRNA-LNP稳定性失效并不是“mRNA降解”或“LNP聚集”的单一问题，而是由mRNA 2′-OH在线水解、脂质酯键/不饱和键降解、可电离脂质氧化产生的醛类杂质、mRNA-脂质加合物、PEG-脂质脱落和颗粒内部相态重排共同组成的耦合网络。有效稳定化必须同时控制分子结构、脂质纯度、微环境、工艺技术与储存形态。

mRNA-LNP制剂的稳定性瓶颈并非单一的“mRNA易降解”问题，而是mRNA内源性化学脆弱性、LNP脂质组分化学降解、纳米颗粒物理失稳以及制造/储存微环境共同耦合的系统性问题。mRNA骨架中的2′-OH可通过分子内在线亲核攻击切断相邻磷酸二酯键；碱基氧化、帽结构水解和poly(A)尾缩短会进一步削弱翻译活性。与此同时，可电离脂质、辅助磷脂与PEG-脂质中的酯键和不饱和键可发生水解、氧化及N-oxide/醛类杂质形成；这些亲电杂质可与mRNA核苷酸发生共价加合，导致传统电泳或完整性检测难以充分解释的效力下降。本文整合Jean H关于mRNA热稳定综述、Packer等关于mRNA-脂质加合物机制的证据、Hashiba等关于低醛/哌啶类可电离脂质的研究，以及高浓度LNP制剂在粒径、包封率、回收率、cryoTEM形态与长期储存方面的实验数据，提出从mRNA分子工程、脂质化学设计、微环境/赋形剂、工艺控制和剂型选择五个层面协同稳定mRNA或LNP-mRNA的策略。

核心结论：稳定性不是低温储存本身，也不是单一缓冲液或冻干保护剂可以完全解决的问题，而是“mRNA序列/修饰-脂质结构-制剂微环境-工艺技术-包装系统”的QbD式耦合设计。未来更具产业化价值的方向包括低醛生成可电离脂质、支链/高微黏度脂质、pH与缓冲容量精准调控、抗氧化/螯合体系、可逆2′-OH保护、冷藏液体制剂、冻干/喷雾干燥以及双瓶制剂等。

1. 研究背景：mRNA-LNP稳定性是递送平台走向产业化的核心门槛

mRNA-LNP技术在传染病疫苗、肿瘤免疫、蛋白替代治疗和基因编辑等方向快速扩展。第一代新冠mRNA疫苗证明了LNP递送平台的临床可行性，但也暴露出超低温冷链、复融后使用窗口有限和全球可及性受限的问题。Haensler等在2025文章中强调，mRNA-LNP疫苗研发的关键挑战之一是通过产品稳定化摆脱第一代产品对超低温配送链的依赖，并尽可能实现2-8°C甚至室温条件下的液体制剂稳定性。

从质量属性角度看，“稳定”至少包括五个层面：第一，mRNA序列和长度保持完整；第二，LNP粒径、PDI和聚集水平保持可控；第三，包封率和mRNA/脂质比例不发生实质性漂移；第四，脂质降解产物、mRNA片段和mRNA-脂质加合物不超过安全和效力阈值；第五，细胞或动物水平的蛋白表达/免疫原性不发生显著衰减。因此，稳定性研究不能只观察粒径或电泳条带，而要把化学杂质、物理结构和生物效力联系起来。全文重点在解析“mRNA为什么会在LNP中失活”“脂质降解如何牵引mRNA失效”“如何建立可操作的稳定化策略”。

2. mRNA-LNP失效的底层机制：化学降解、物理重排和效力漂移的耦合

2.1 mRNA自身的化学脆弱性：2′-OH驱动的在线水解

RNA与DNA在化学稳定性上的根本差异来自核糖2′-OH。该羟基可在合适构象下攻击相邻磷酸二酯键，形成分子内转酯化中间体并切断mRNA主链。这一“在线水解”既可在RNase存在时发生，也可在无酶条件下缓慢发生；温度升高、pH偏离最优窗口、金属离子和胺基催化均会加速这一过程。LNP中的可电离脂质通常含有胺基，其本意是促进酸性内体环境中的质子化和逃逸，但在储存微环境中也可能促进2′-OH去质子化，从而增加在线水解风险。

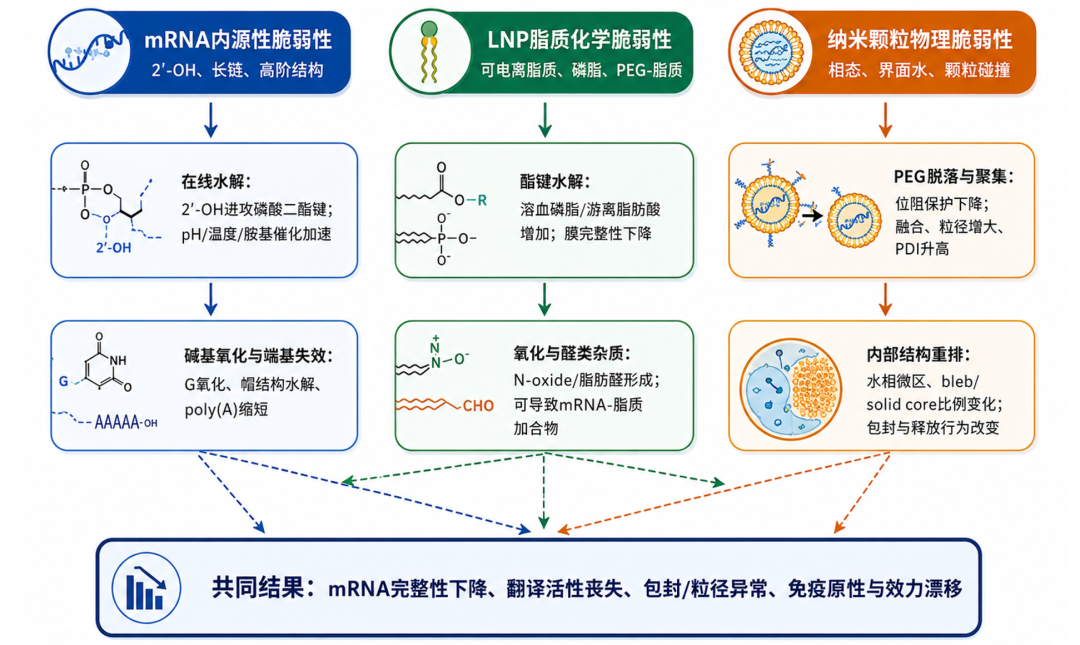

图1  mRNA-LNP储存失效的底层机制图谱

mRNA越长，任意位点发生一次断裂即可导致全长翻译模板失效的概率越高。因此，序列长度、非配对环区比例、尿苷富集区域、局部构象柔性和二级结构热力学稳定性，都会成为影响水解敏感性的关键因素。对于编码大型蛋白或多抗原构建体的mRNA，稳定性挑战显著高于短序列抗原。

2.2 碱基、帽结构和poly(A)尾的化学损伤

除主链断裂外，mRNA碱基和序列两端也会发生降解。鸟嘌呤因电子密度高，对羟基自由基、过氧化物和单线态氧等ROS更敏感；碱基氧化可引发错译、翻译终止或结构重排。5′ cap结构的水解、脱帽及cap相关杂质可降低核糖体招募效率；poly(A)尾缩短则削弱mRNA稳定性和翻译持续时间。对LNP-mRNA而言，这些变化往往与mRNA片段化、翻译活性下降和免疫识别变化同时出现。

2.3 LNP脂质的水解：从载体保护到膜结构瓦解

典型LNP由可电离脂质、胆固醇、辅助磷脂和PEG-脂质组成。为了兼顾递送效率、生物降解性和安全性，可电离脂质和辅助脂质常包含酯键；但酯键在含水体系中容易发生水解，生成溶血磷脂、游离脂肪酸和带电降解产物。这些产物会改变膜弯曲应力、局部pH、表面电荷和颗粒内部水相分布，使LNP从“保护mRNA的纳米容器”转化为“促进mRNA暴露和泄漏的失稳结构”。

脂质水解的速率受pH、温度、离子强度、缓冲盐种类、脂质头基、连接臂、脂肪链饱和度和颗粒聚集状态影响。羧酸酯通常比磷酸酯更易水解；高温和局部酸/碱环境会显著加速该过程。因而，液体制剂的长期稳定性并非只取决于最终储存温度，还取决于制备后缓冲液置换是否彻底、酸性成核阶段停留时间是否过长、残留乙醇和残留盐是否改变颗粒内部微环境。

2.4 脂质氧化与mRNA-脂质加合物：被低估的效力杀手

脂质氧化是LNP-mRNA失活中最值得关注的机制之一。含不饱和双键的脂肪链、PEG链中的聚氧乙烯结构以及某些叔胺型可电离脂质都可能在光照、氧气、过渡金属离子和过氧化物存在下发生自由基链式反应。氧化可首先形成氢过氧化物，进一步裂解为醛、酮、羧酸等小分子杂质。

Packer等在NC报道了LNP中mRNA活性丧失的一种新机制：可电离脂质N-oxide降解产生的醛类杂质可与mRNA碱基形成共价加合物，导致mRNA即使在长度或电泳完整性看似保留的情况下也失去表达能力。该发现解释了为什么仅用毛细管电泳或片段比例评估mRNA完整性并不足以预测效力，而需要RP-IP HPLC、LC-MS等方法识别脂质化mRNA和低水平亲电杂质。

从风险控制角度看，醛类杂质的危害在于：

一，低ppm水平即可与mRNA反应；

二，反应位点分布在mRNA全长，可能造成异质性加合物谱；

三，加合物不一定显著改变粒径、PDI或普通电泳条带；

四，效力下降可能滞后于理化指标变化。

因此，mRNA-LNP的稳定性研究应把“脂质氧化-N-oxide/醛类形成-mRNA加合物-翻译活性下降”作为一条完整证据链设计实验。

2.5 PEG-脂质脱落、聚集与内部结构重排

PEG-脂质是控制LNP成核、粒径和血液循环行为的重要组分，但其锚定通常依靠疏水尾链插入脂质相，并非永久固定。DMG-PEG2000等短尾PEG-脂质有利于制备小粒径LNP，却也更容易在稀释、储存或体内环境中脱落。PEG覆盖不足会降低空间位阻保护，促进颗粒融合和聚集；粒径和PDI升高不仅影响注射安全性，也会改变组织分布、淋巴摄取和体内表达。

LNP并不是简单的均一脂质球。cryoTEM和模拟研究显示，不同配方中可能存在实心核、bleb样水相结构、层状/非层状相和局部水相微区。酸性环境、脂质降解和机械应力可诱导内部结构重排；bleb破裂或水相连通性增加会导致mRNA暴露于水和催化性基团，从而加速水解和泄漏。

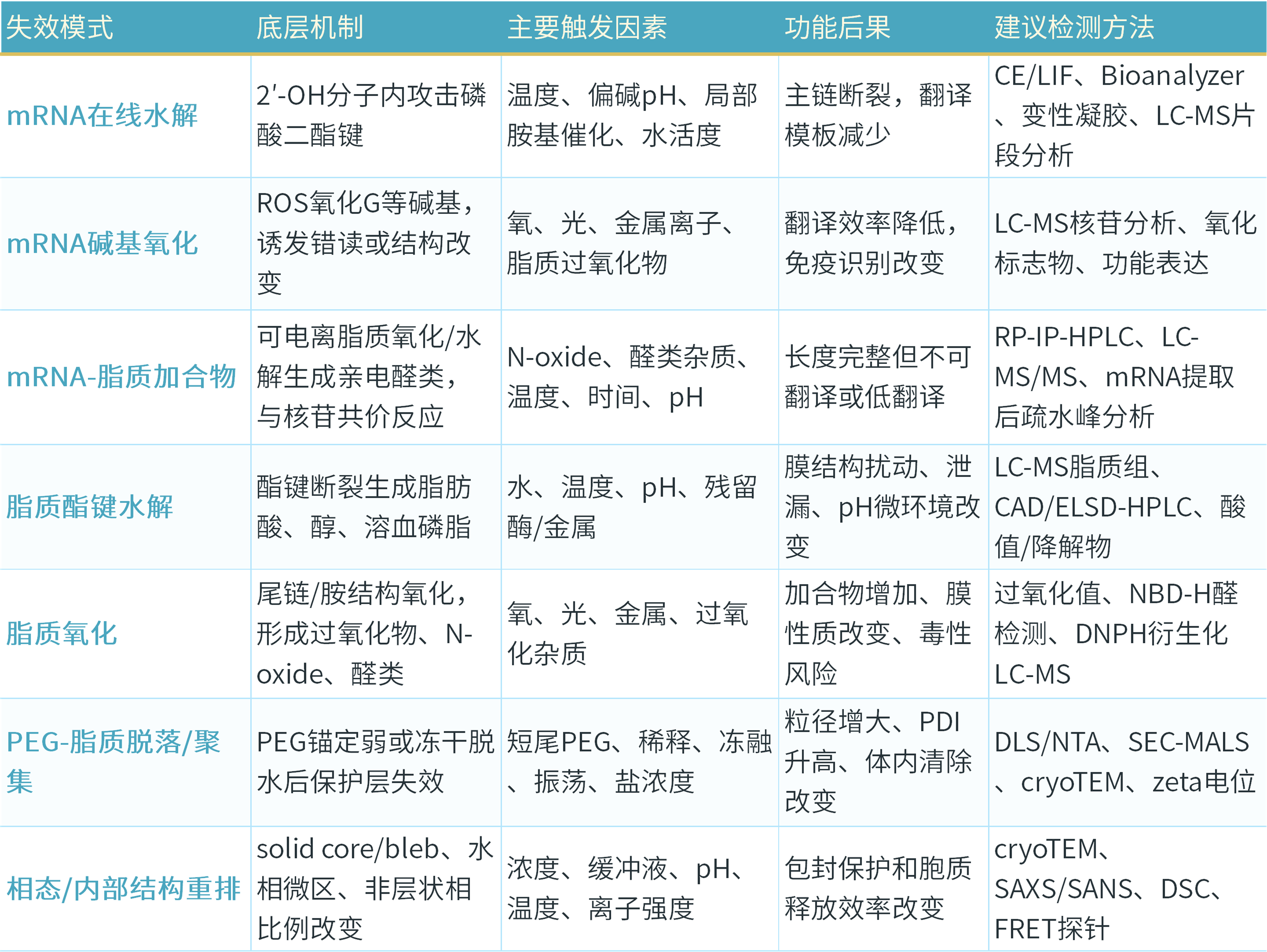

2.6 主要失效模式、机制与可监测指标
