引言：一起“完美批次”的失效事件

某次内部技术复盘，一个案例被反复提起：QC放行批次——DLS粒径82 nm，PDI 0.12，RiboGreen包封率94%。三个核心指标全绿。然而转染HEK293细胞后，荧光素酶表达量仅达到参考批次的15%-20%。排除了RNA完整性（毛细管电泳确认>90%）、排除了细胞状态、甚至复测了脂质组分比例——一切正常。直到偶然对同一支样品做了高分辨质谱，才发现问题：可电离脂质已经有近 20% 转化为氧化产物，而所有物理化学常规指标完全沉默。

这不是孤例。这种“无声降解”，正成为mRNA-LNP工艺放大和临床批次中最大的灰犀牛。2026年，乔治·梅森大学团队在RSC Advances上发表的一项系统研究，终于为这种沉默的杀手描摹出了清晰的化学面孔（Girgis et al., 2026）。他们以临床级别的可电离脂质 MC3、SM-102和ALC-0315 制备LNP，暴露于 28°C加热、360 nm UV照射、H₂O₂氧化和反复冻融四种应力下，采用UHPLC-TIMS-TOF质谱对脂质化学完整性进行高分辨率解析。结果极为反直觉：对脂质化学结构破坏最大的，恰恰是在常规稳定性研究中长期被低估的UV和H₂O₂，而非温度与冻融。

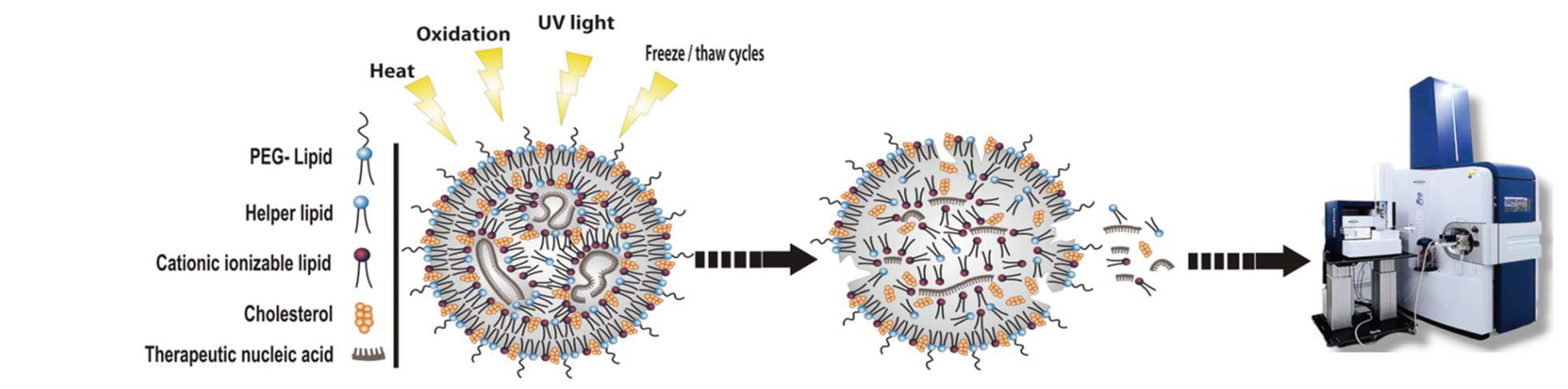

图1.环境应激条件下导致的LNP损坏示意图。UV和氧化应激引发脂质头基氧化、酯键水解和间断裂。

隐形的杀手：为何UV和氧化让QC指标集体失明？

传统配方开发中，温度总是头号假设敌。但这项工作有力地表明，对于脂质化学稳定性，温度只是“背锅侠”。

• 28°C加热：主要加速mRNA骨架水解，可电离脂质的化学结构基本完整，氧化产物峰面积占比通常 <2%。

• 反复冻融：诱发物理相变和粒子融合，会推高PDI，但对共价键破坏有限，质谱几乎捕捉不到新的降解峰。但是Schoenmaker等发现，在缺乏冷冻保护剂（如蔗糖）时，冻融会导致颗粒聚集和蛋白表达下降。这表明冻融的风险主要在物理层面，而非化学氧化。

• 360 nm UV照射：在数小时内即可产生系统性氧化降解。其杀伤链条为：光子激发基态氧生成单线态氧与超氧阴离子，启动自由基链式反应，攻击不饱和位点、叔胺和酯键。仅4-6小时的UV暴露，氧化产物即可占到可电离脂质总池的10%-30%（具体取决于脂质结构和配方抗氧剂）。

• H₂O₂氧化：直接、无选择性的亲电/自由基混合攻击。Estabrook等人进一步证实，即使低至100-500 ppm级别的H₂O₂短时接触，即触发多靶点同步氧化，包括可电离脂质头部与辅助脂质DSPC。





为什么DLS、PDI和RiboGreen对此毫无反应？

• 粒径和PDI反映的是胶束化粒子整体的流体力学尺寸，仅对大规模聚集或崩解敏感。叔胺头部单点氧化引起的局部极性变化，既未改变粒径，也不足以引发粒子崩坏。Girgis的数据中应激组（UV/H2O2处理）的粒径始终维持在55-70nm, PDI<0.2，与对照组无异。



• RiboGreen包封率只检测游离的可及RNA，完全不关心脂质是否已化学失活。即使脂质头部被彻底氧化、失去内涵体逃逸能力，只要粒子物理包膜完整，读数依旧 >90%。

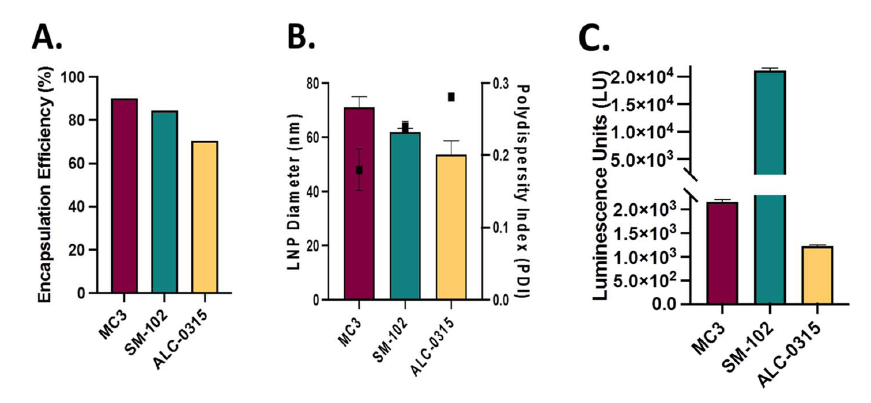

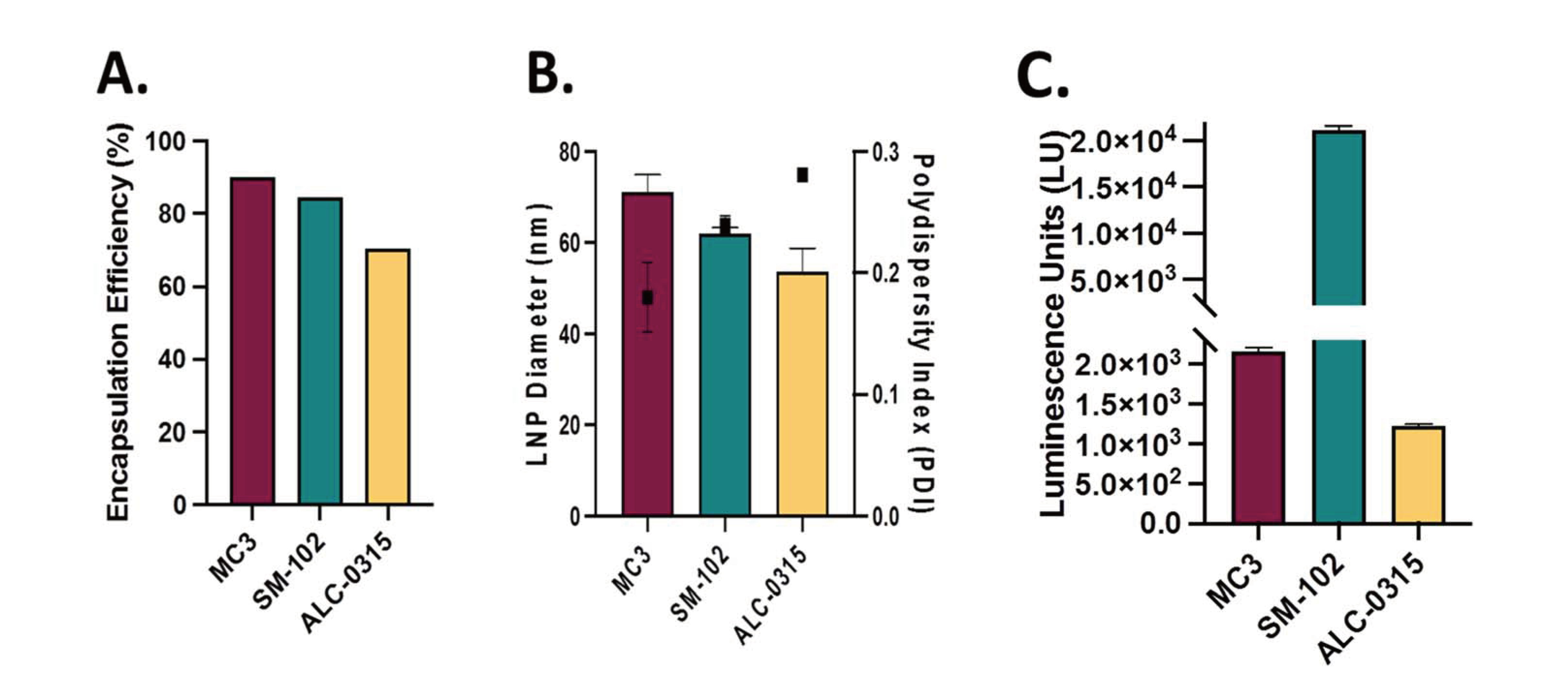

图2. 三种阳离子脂质配制LNP的包封率、粒径及体外转染活性比较。

工艺现场的讽刺性在于：360 nm正是超净台紫外消毒灯的主波长之一；H₂O₂则是最常见的洁净区灭菌剂残留。GMP环境的两道安全防线，不经意间成为了LNP化学稳定性的最大敞口风险。



氧化如何精准瓦解内体逃逸？——从化学位点到功能崩溃

LNP的内体逃逸能力，几乎全部依赖可电离脂质中的叔胺头部。内涵体酸化至pH 5.0–6.0时，叔胺质子化（pKa通常在6.0–6.5），与内涵体膜中的阴离子磷脂形成离子对，诱导膜融合并释放mRNA。氧化攻击，恰恰就打在这一个核心基团上。

以MC3为例，其叔胺氮原子受到氧化后，优先形成N-氧化物（MC3+1O）。氮原子上的孤对电子被氧占据，电子密度大幅降低，导致其共轭酸pKa由~6.4骤降至4.5以下。在内涵体酸性窗口内，质子化分数从超过50%垂直坠落至不足2%，相当于内体逃逸的化学开关被永久性关断。mRNA虽完整包封在颗粒内，却永远被困在了内涵体-溶酶体路线上。这完美解释了“粒径、包封率都合格，表达活性近乎消失”的分子病因。

三种临床脂质的降解指纹——TIMS-TOF带来的化学清晰度

Girgis等人的工作之所以具有里程碑意义，在于利用TIMS（捕获离子淌度谱）分离同分异构氧化产物，再经TOF精确质量测定，首次清晰描绘了每种临床脂质的降解路线图：

• MC3：主要生成MC3+1O (m/z 609.6039)。质谱碎裂确认氧原子插入在叔胺与酯键之间的衔接臂上，脂质尾端未被触碰。这意味着一次氧化即精准致残其功能中心。

• SM-102：检出 +1O、+2O 和 +3O 多重氧化产物。UV照射下，羟基端附近额外羟化；H₂O₂条件下形成羧酸盐加合物。多重路径叠加，氧化位点覆盖头部、连接区和尾部修饰，功能损失呈加速之势。

• ALC-0315：除+1O/+2O外，发生大量 α-裂解和羟基端C-C键断裂，被质谱直接捕捉到碎片离子。ALC-0315不仅被氧化，还在结构上被“拆解”。

• DSPC同样沦陷：H₂O₂条件下，季铵头与磷酸基团连接处氧化，特征降解物 m/z 593.5978 被明确识别。这提示氧化攻击是对整个脂质组分的无差别打击，而非局限于可电离脂质。

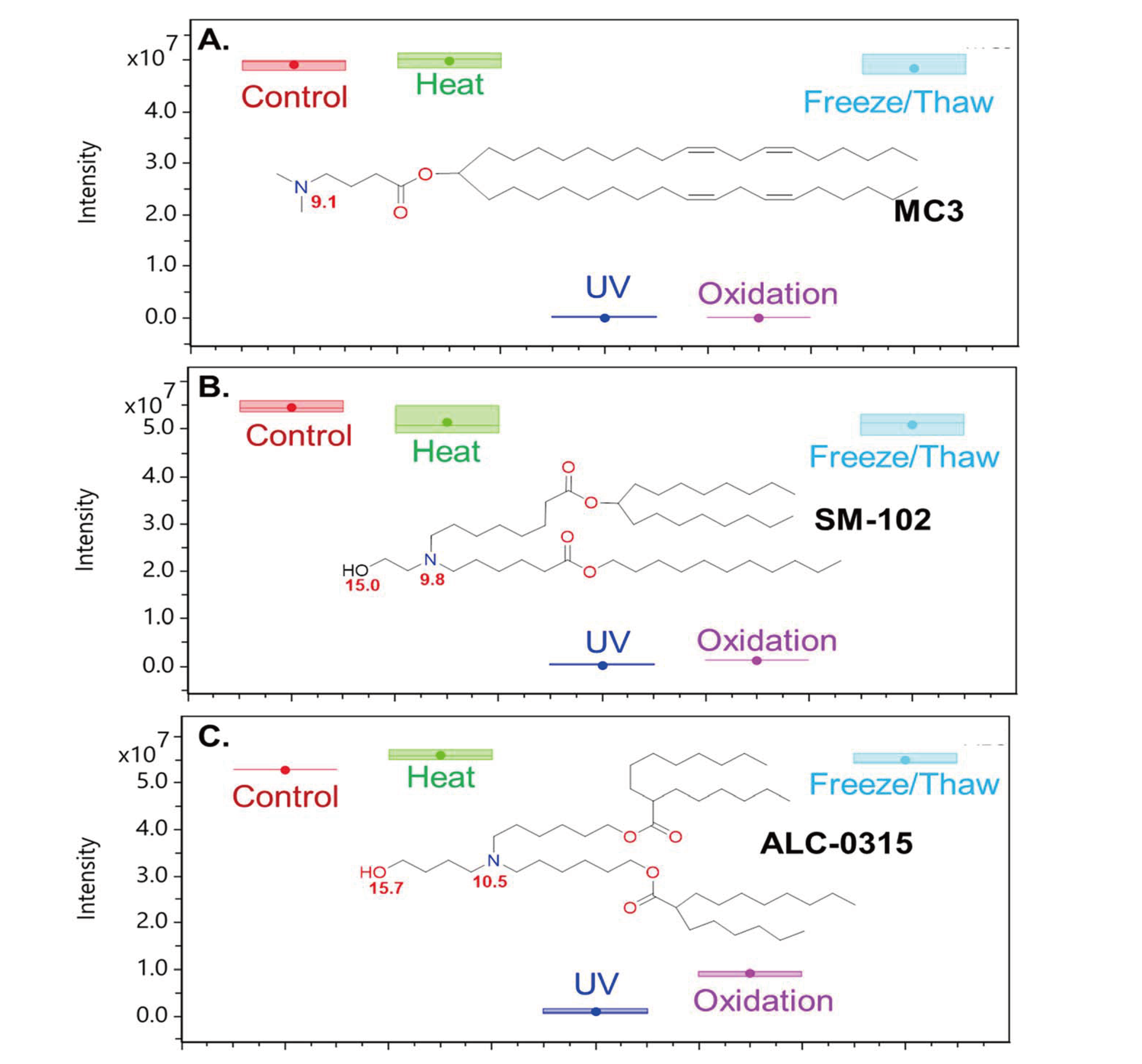

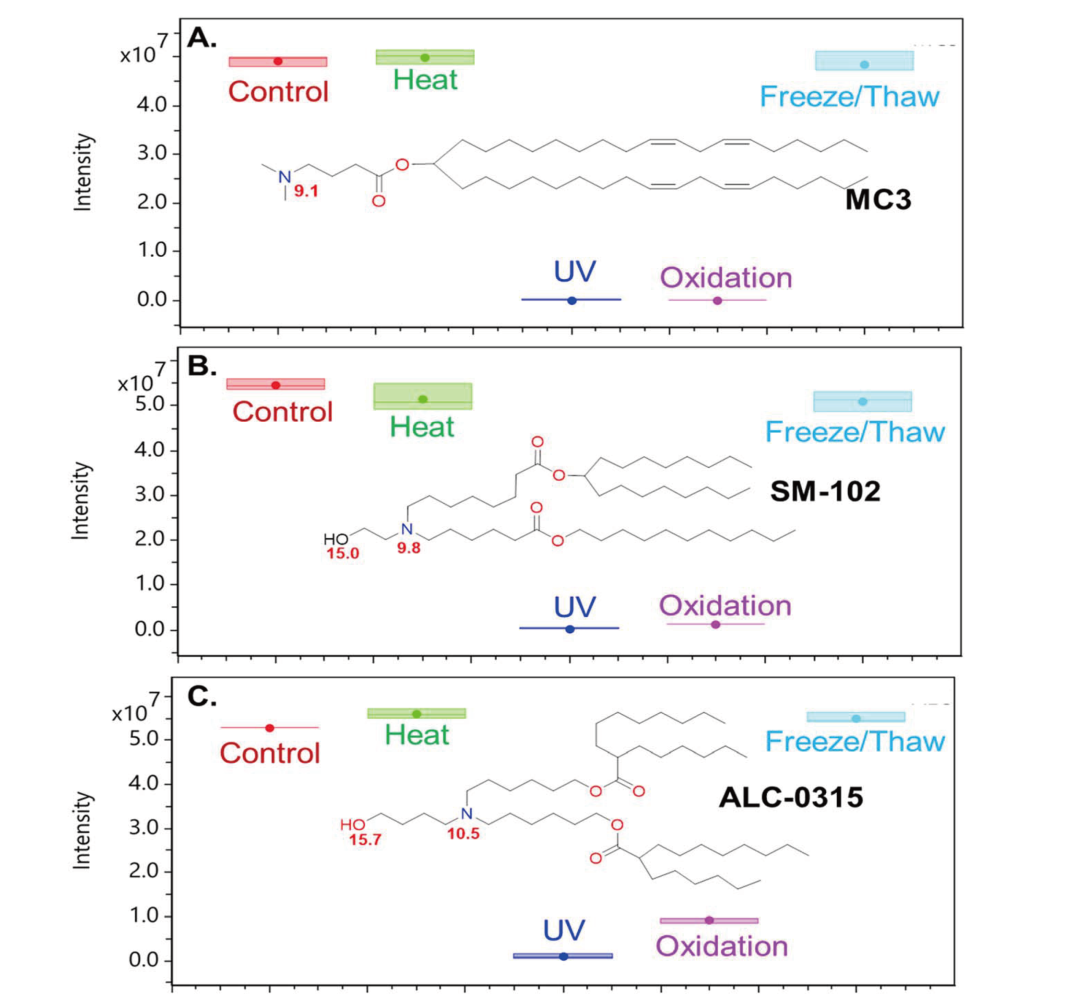

图3. 利用LC-MC检测三种脂质不同应激条件下降解情况：UV照射和H₂O₂氧化导致脂质快速降解；加热组和冻融组与对照组水平相近。

这些降解指纹，依靠传统ELSD/CAD检测根本无法分辨——后者对低丰度氧化产物的灵敏度至少比质谱低2–3个数量级。如果以强制降解中氧化产物仅需达到5%–10%即可摧毁表达活性为临界点，那么传统方法等于在失效边缘盲目自信。

工艺现场的“氧化陷阱”——多少批间差可以被精确归因

凭借这些化学机制，许多过去被归为“统计学波动”的批间差异，有了清晰的可追溯变量：

1. UV消毒后的暗适应期缺失。臭氧和残留自由基在关灯后可持续反应15–30分钟。SOP只规定消毒时长，未规定消毒后静置时长，相当于每次消毒后制剂都在经历一段不可控的自由基暴露。

2. 日光灯中的UV-A组分（315-400 nm）被系统性低估。普通洁净区灯管在操作台面的辐照度通常可达0.5–1.0 W/m²。即使不直接光解，8小时操作的累积辐照剂量可等同于UV消毒灯数十秒的剂量，若制剂未避光，相当于每日承受慢性氧化。

3. 工艺用水溶解氧。微流控混合和TFF换液时，若注射用水未经在线脱氧（DO > 1 ppm），相当于每一次制备都在持续引入氧化反应的底物。我们的简易实验估算：DO=2 ppm时，单次TFF过程引入的氧总量与脂质摩尔数比可达 0.1–1:1，足够引发显著的化学氧化。

4. 辅料来料中的过氧化物本底。PEG-脂质合成残留氢过氧化物、胆固醇自氧化产生的7-酮基胆固醇，不同批次间过氧化物值波动可达5–10倍。目前绝大多数供应商COA中没有过氧化物含量这一项。CDMO内部如果未建立来料氧化本底放行标准（如过氧化物值≤0.5 meq/kg），批间活性波动几乎必然发生。

5. 消毒剂气相残留。H₂O₂蒸汽和过氧乙酸雾化后，在密闭HVAC系统内的半衰期远超直觉预期。表面吸附后缓慢再释放，形成持久的低浓度氧化氛围。



这些因素的叠加，让“氧化负荷”成为一个批次特异性的隐藏变量，而常规稳定性研究里的DLS和包封率就像只监考了表面纪律，却对真正的破坏浑然不觉。

走向化学稳定性的质量体系：三把钥匙

面对脂质氧化这一系统性风险，头部企业已从三个维度构建新一代稳定性方案：

1. 稳定性指示分析方法的强制升级

仅靠DLS+RiboGreen无法胜任mRNA-LNP的化学稳定性评价。建议至少纳入：

• 可电离脂质纯度及氧化产物谱（UHPLC-QTOF或TIMS-TOF），定量限（LOQ）至少达到0.1%初始脂质浓度；

• 脂质氧化指数（LOI）=总氧化产物峰面积/(母体脂质+氧化产物)峰面积 ×100%，以LOI<2%为放行初步警戒线；

• mRNA-脂质加合物筛查（RP-IP HPLC或HILIC-MS），监测甲醛、丙烯醛等加合产物。



2. 独立的“光照+氧化”工艺控制策略

不应再笼统归入“环境温度控制”。已见实效的措施包括：

• 全程避光：全程使用琥珀色容器/遮光袋，操作台照度控制在 <50 lux；UV消毒后强制暗适应期 ≥30 分钟，并辅以活性碳/催化过滤器清除残余臭氧；

• 惰性气体保护：制剂缓冲液、工艺用水实施在线脱氧，DO≤0.1 ppm；顶空充氮/氩保护存储，残氧量<1%；

• 辅料来源质控：辅料来料增检过氧化物值（碘量法或FOX法），并建立内控限。胆固醇、DSPC、PEG-脂质均需纳入。

• 冷冻保护剂：对冻融场景，添加10%蔗糖或海藻糖抑制物理聚集。



3. 脂质分子的“抗氧化设计”

下一代可电离脂质在设计阶段即引入抗氧化冗余：

• 空间位阻保护：在叔胺β位引入大体积取代基（如双烷基、螺环结构），阻碍氧化剂接近氮原子；

• 电子调谐：引入吸电子基团降低氮孤对电子的HOMO能级，降低氧化反应动力学速率；

• 牺牲基团：在远离功能中心的尾部接入易氧化基团（如烯丙基硫醚），优先消耗自由基，保护核心叔胺。

优化建议：Girgis等人的研究为设计提供了直接依据：MC3的氧化发生在连接臂，提示该区域应加强保护；SM-102的多重氧化需要多位点防护；ALC-0315的骨架裂解问题则要求整体结构加固。



结语
做个生物学或化学实验的都曾遇到过，有些试剂或实验需要避光保存，今天的文献用一个科学的检测方法，告诉我们LNP这个火热赛道上操作的细节，虽微小但不可忽视，知识在积累，技术在进步，行业在前进，这一切都需要我们对实验操作保持一颗敬畏之心，不停求知和探索。生命不息，学海无涯！LNP-mRNA制剂的制备是一门复杂的学科，建立在科学认知的基础上，建立完善的操作规范和QC检测体系，可以事半功倍！



参考资料
Girgis M, Saed A, Alishetty S, et al. Gauging lipid vulnerabilities in mRNA-LNPs under various environmental stressors through TIMS-TOF analysis. RSC Adv., 2026, 16, 18984-18994. DOI: 10.1039/D5RA08835F
